2. Minimal Architecture Framework

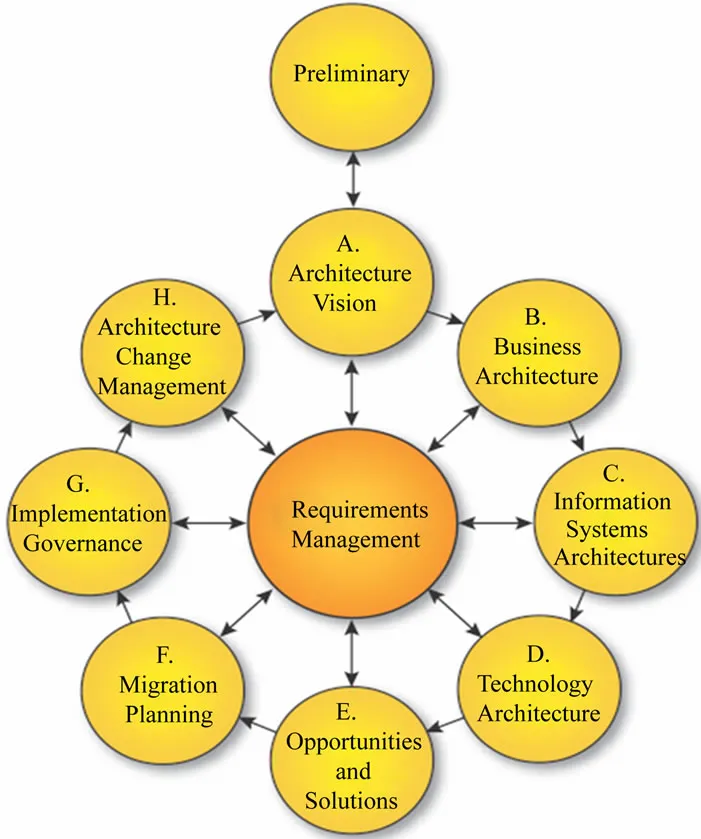

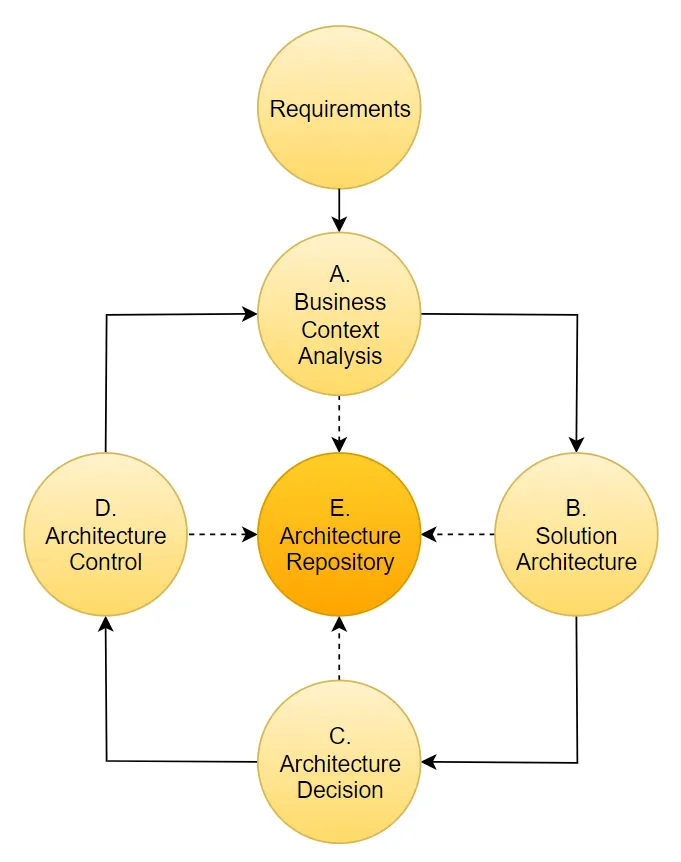

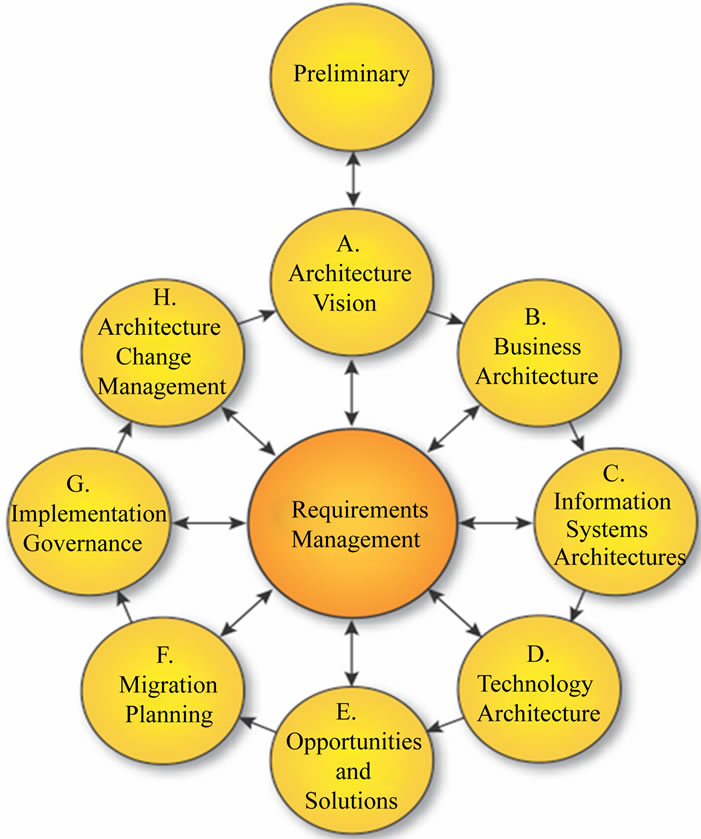

Продемонстрируем разницу подходов на примере архитектурных циклов для MAF: и для TOGAF:

Как видите, в MAF этапов принципиально меньше. А сами этапы имеют более очевидный практический смысл. Давайте рассмотрим каждый из них. Т.к. мы строим минимально-жизнеспособный архитектурный процесс, нас будет также интересовать, можно ли обойтись без какого-то из этих этапов.

• Requirements Данный этап вынесен из цикла КА, однако на практике архитектору часто приходится участвовать в разработке требований, или даже писать их самостоятельно.

• A. Business context analysis Для Корпоративной архитектуры анализ Бизнес-контекста является обязательным этапом, который нельзя пропустить или отдать на откуп бизнес-аналитикам. Корпоративная архитектура должна максимально учитывать требования Бизнеса - как тактические, так и долговременные стратегические. А качество работы Корпоративного архитектора определяется тем, насколько хорошо он понимает Бизнес и контекст деятельности организации.

• B. Solution architecture Может разрабатываться как корпоративным архитектором, так и проектной командой. Этому этапу как раз уделяется основное внимание в архитектурных методологиях типа TOGAF, поэтому мы не будем подробно останавливаться на нем. Ограничимся лишь базовыми замечаниями.

• C. Architecture Decision Основной и наиболее ответственный этап деятельности КА. Есть разные модели принятия архитектурных решений. Важно, чтобы данный этап был предсказуемый и понятный для всех участников Бизнес.

• D. Architecture Control Архитектурный контроль - также обязательный этап в жизнеспособной Корпоративной архитектуре. Обычно его организация не вызывает серьезных проблем. Архитектурный контроль может встраиваться в уже существующие процессы организации. Например, в процессы приемки и информационного аудита.

• E. Architecture Repository Мы рассматриваем Архитектурный репозиторий последним, однако его ведение является общим требованием для всех этапов архитектурной деятельности. Именно по состоянию репозитория пользователи будут судить о состоянии Архитектурной функции в организации. Далее мы подробно рассмотрим данный вопрос.

Таким образом, MVA состоит из четырех последовательных этапов и общего для них процесса разработки/обновления Архитектурного репозитория.

В заключении отметим, что предлагаемый подход может быть совмещен как с любой архитектурной методологией и, скорее дополняет архитектурные методологии организационно-практическими аспектами их применения.

А. Анализ бизнес-контекста

Задачи Корпоративной архитектуры

При проведении 1й фаза - Анализа бизнес-контекста - требуется держать в голове цели КА. Попробуем сформулировать эти цели.

При общении с представителями Бизнеса можно слышать выражение “technological footprint”. Как правило, оно несет в себе негативный контекст - что-то что является нагрузкой (или обузой?) для бизнеса. Можно сформулировать задачу КА как снижение технологического следа.

КА должна обеспечить именно баланс между технологическим разнообразием и унификацией за счет оптимизации “технологического налога” на Бизнес. Архитектурные решения могут быть направлены на отказ от устаревающих технологий и систем, внедрение ИС для задач развивающегося Бизнеса и окружающей бизнес-среды, оптимизация существующей технологической инфраструктуры и т.п.

Таким образом, можно сформулировать две взаимно конкурирующие цели КА:

• Технологическое развитие - соответствие технологической инфраструктуры требованиям развития бизнеса ;
• Унификация - снижение технологического следа и технологического налога на Бизнес организации.

Архитектурные решения должны обеспечить баланс этих задач в тактическом и стратегическом горизонте.

MAF рассматривает принятие технологических решений как основную роль КА в организации. Отметим, что данная роль сохранится, независимо от изменения в технологиях и бизнес-процессах, будь то ИИ, размер организации, форма собственности и т.п.

Некоторые авторы формулируют эту идею как «Архитектура важнее кода». Имея в виду, что с развитием технологий, появлением фреймворков быстрой разработки, ИИ - сложность и ответственность смещается от разработки и технологических решений к принятию самих решений - см. например Rise of Judgement Over Technical Skill

Как следствие основных целей, требуется обеспечить выполнение следующих задач:

• организация процесса, вовлечение всех заинтересованных участников, поддержка и фасилитация процесса
• обеспечение прозрачности принятия решений
• история принятия решений с логикой и ответственностью.

Определение Бизнес-доменов

Для проведения Анализа бизнес-контекста требуется провести его декомпозицию. Есть большой набор литературы по теме минимизации связанности и декомпозиции процессов - см DDD в Литературе.

Наиболее простой метод декомпозиции - следование организационной структуре в соответствие с Законом Конвея. Если учесть, что основная наша задача - принятие решений в области технологий и бизнеса, то данный подход является наиболее подходящим - значительно облегчит дальнейший процесс принятия решений.

Дальнейший анализ - зависит от глубины понимания архитектором Бизнеса организации.

B. Архитектурные артефакты

Концептуальная архитектура

Наиболее востребованным артефактом Корпоративной архитектуры является Концептуальная архитектура (Solution Architecture) - как для бизнес-пользователей, так и для разработчиков ПО.

Совершенно не факт, что Архитектуру решения должен разрабатывать КА. Однако обеспечить наличие и актуальность Концептуальной архитектуры - основная задача КА.

Как минимум, Концептуальная архитектура должна содержать архитектурную диаграмму взаимодействия компонентов с ее описанием.

• Нотация - C4 Удобная для архитекторов всех уровней, а также понятная для бизнес-пользователей нотация. Удобный инструментарий для разработки диаграмм - Draw.io.

• Архитектурные принципы - как правило задаются на уровне Технологической стратегии и не меняются на уровне Концептуальной архитектуры.

• Формат ведения артефактов

  • текстовые описание – Markdown, Wiki (Confluence и аналогичные)
  • диаграммы - Draw.io, PUML, Mermaid – PUML - удобен для архитектора. Довольно удобен и понятен для программистов, в том случае, когда они являются основными потребителями архитектурных диаграмм. Однако, для бизнес-пользователей бывает сложно разобраться в этом формате. Особенно, когда диаграмма становится насыщенной.

Для хранения архитектурных артефактов используется АРх.репозиторий - эта тема рассматривается далее.

• Текстовая БД с картинками
  • Markdown
  • Draw.io, PlantUML, Mermaid

C. Принятие архитектурных решений / Architecture Decision

Принципиально понимать, что КА - это не рисование картинок, а принятие технологических решений.

Что мы понимаем под КА:

• Корпоративная архитектура - это процесс принятия технологических решений.

ADR / Архитектурные записи

Классический подход ведения ADR - markdown-файлы, хранящиеся в git-репозитории. Однако, если ваш архитектурный репозиторий хранится в другой системе (Confluence, etc.), то логично вести ADR там же. Отметим, что Confluence имеет специальный шаблон страниц для ведения ADR.

Первый шаг при внедрении ADR - выбор шаблона ведения ваших записей. В сети можно найти много вариантов подобных шаблонов. Начать можно с изучения Githab.com. Например, репозиторий Architecture decision record содержит большой набор вариантов и примеров ADR.

Для наших целей подойдет простейший шаблон на основе Markdown, например шаблон Michael Nygard.

Title Date

Status What is the status, such as proposed, accepted, rejected, deprecated, superseded, etc.?

Context What is the issue that we’re seeing that is motivating this decision or change?

Decision What is the change that we’re proposing and/or doing?

Consequences What becomes easier or more difficult to do because of this change?

Если для ваших целей шаблон можно упростить или что-то добавить - делайте это без колебаний.

D. Architecture Control / Архитектурный контроль

Контроль архитектурных решений - наиболее творческая сторона деятельности Архитектора. Варианты его реализации:

• Коллегиальные органы - Комитет по ИТ, Архитектурный комитет, Комитет по проектам и т.п.
• Приемка проектных работ
• Рабочие совещания - планерки, скрум-митинги и т.п.
• Текущая работа - удивительно много информации архитектор может почерпнуть, участвую в проекте - в роли разработчика, аналитика и проектного менеджера. Возможно именно по этой причине столь часто встречаются случаи, когда функции архитектора по совмещению выполняет один из членов команды.
• Плановый аудит в организации - если в вашей организации используется практика аудита, то ее можно использовать и для контроля архитектурных решений.

E. Architecture Repository / Архитектурный репозиторий

Принципы построения репозитория

Архитектурный репозиторий - основной результат и показатель деятельности архитектора на долгосроке. Поэтому надо озаботиться им на начальном этапе развития архитектурной функции. Есть много подходов к созданию Архитектурного репозитория. Простейшим может быть структурированный файловый каталог. Более удобный - как для архитектора, так и для его клиентов - он-лайн база знаний (Wiki) с использованием соответствующих инструментов - Confluence и его аналогов. На правом конце спектра - специализированные коммерческие продукты, а также внутренние разработки крупных компаний.
