3. Minimalist Repo

Основной вопрос при выборе репозитория: какие объекты вы собираетесь хранить в нем? Архитектурные артефакты (и не только их) можно разделить на две категории:

1. документы - диаграммы, описания, архитектурные решения и т.п.
2. реляционные записи - взаимосвязи компонентов, характеристики этих связей - то, что логично хранить в реляционных БД.

Коммерческие продукты, построенные с использованием различных БД, позволяют организовать учет связей объектов и их характеристик. Однако отсутствие таких продуктов не является стопером для создания Архитектурного репозитория.

Проектируем репозиторий

Минималистский репозиторий, который мы хотим спроектировать, должен позволять выполнять наши задачи в соответствие с нашей методологией. В то же время он должен отвечать определенному набору требований, которые сделают нашу работу удобной, а наши артефакты - надежными и долгоживущими.

Сформулируем наши требования к репозиторию в виде архитектурных принципов:

• самодостаточность артефактов - архитектурные артефакты не должны зависеть от прикладных систем их ведения, фреймворков разработки и технологий
• local first - мы хотим работать в любое время и в любом месте - на работе, дома и даже в отпуске
• version control - отслеживание изменений и возможность отката - необходимый минимум для уверенной работы
• easy to develop & support - мы хотим сами развивать и сопровождать свой репозиторий
• open source software & no-cost deployment options - существенные затраты противоречат нашей идеологии минималистского репозитория.

С учетом наших требований, мы вряд ли сможем позволить себе использовать реляционную БД. Это, соответственно, сузит функциональность нашего репозитория - подробнее см.Раздел 4. Тем не менее, мы сможем начать выполнять наши архитектурные обязанности и сможем обеспечить архитектурный процесс в его минималистской форме.

• architecture is code - мы будем относится к архитектурным артефактам, как к коду - вести их в системе контроля версий и пересобирать финальный репозиторий по мере их обновления.

Наш технологический стек:

• VS Code - можно использовать аналоги, но зачем?
• Git + Github - или их аналоги
• Astro - web framework

Ввиду того, что мы выбрали подход “минимально-жизнеспособной архитектуры”, то мы не будем использовать коммерческие продукты и Wiki-платформы, а создадим Архитектурный репозиторий сами. Большое преимущество файлового хранилища - возможность использования системы контроля изменений - Git, GitLab и аналогичных. Эти инструменты позволяют архитекторам работать с архитектурными артефактами также, как программисты работают с кодом.

Собственно, использование Git и позволяет превратить текстовую БД с картинками в кодовую БД. Сами артефакты также должны быть удобны для версионного контроля, а также для полно-текстового анализа. Для текстовых описаний мы будем использовать Markdown-формат.

Markdown-формат позволяет в том числе организовать подход local-first, когда все артефакты хранятся локально, а синхронизация обеспечивается системой версионного контроля (git). Git также обеспечивает обмен информацией между авторами репозитария и публикацию информации - для пользователей (читателей).

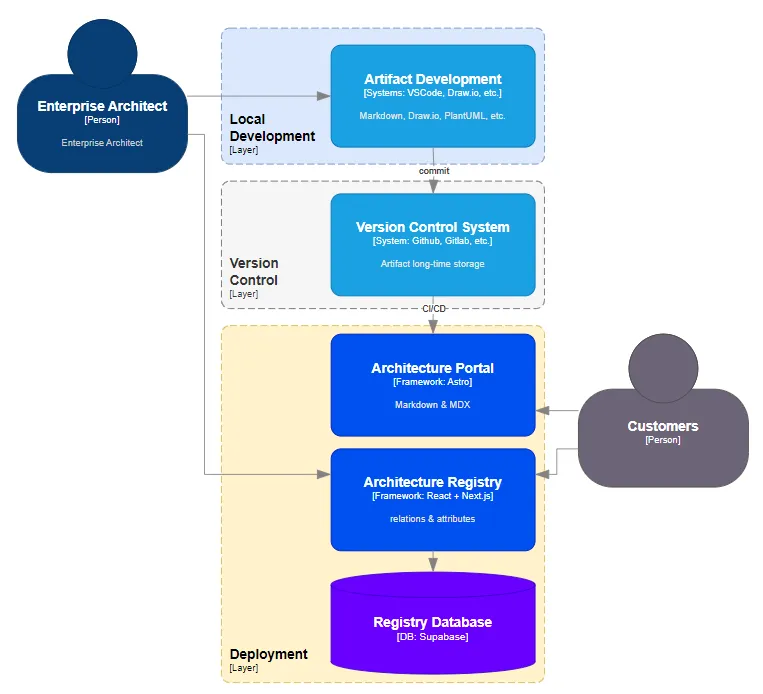

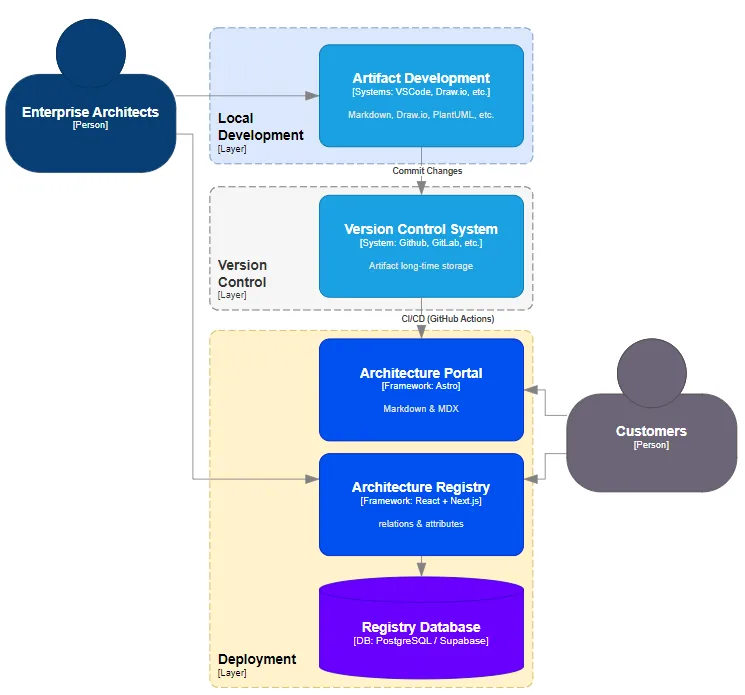

Общая схема решения представлена на диаграмме:

Markdown-формат может подойти и для диаграмм - см.PlantUML и Mermaid. Если основные потребители архитектурных артефактов программисты и разработчики, то лаконичные диаграммы PlantUML вполне подойдут. Если же основные потребители - бизнес-пользователи, то намного нагляднее и понятнее будет рисовать диаграммы в Draw.io с использованием всех доступных в нем возможностей визуализации.

Разрабатываем репозиторий

Получившийся репозиторий можно найти в Minimal EA Repo
